一體化泵站系統設計制造要求

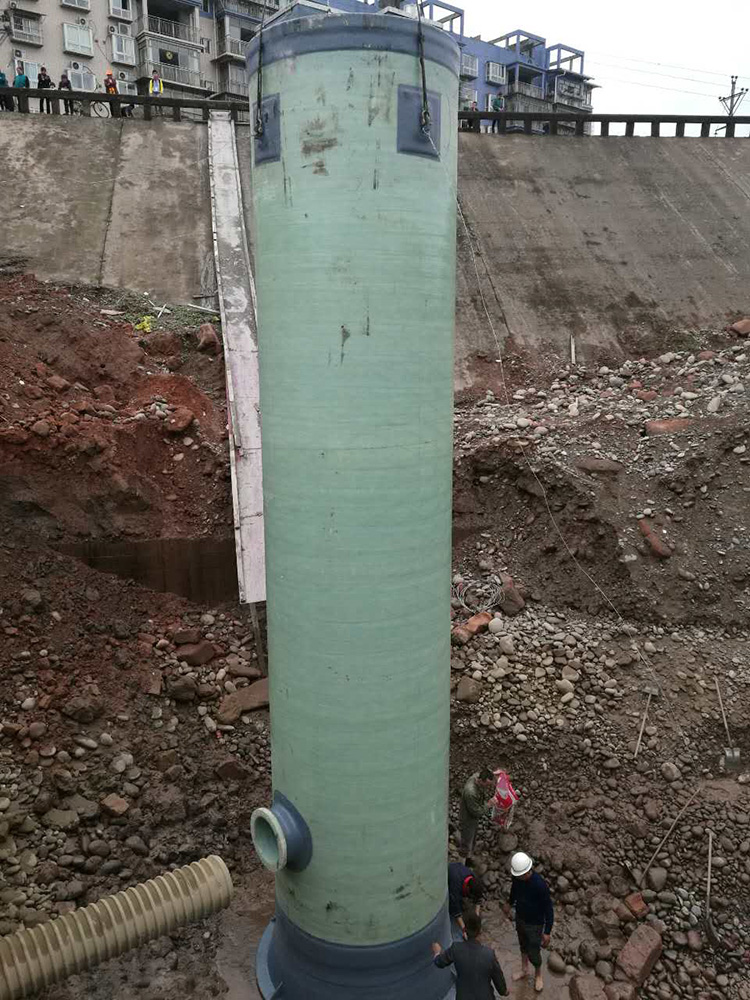

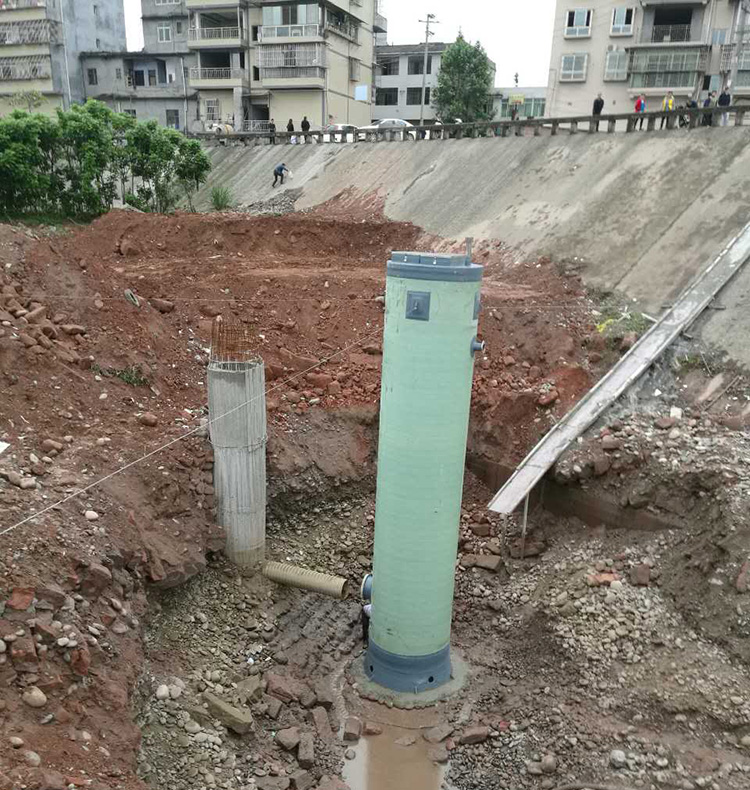

1）泵站筒體材質GRP玻璃纖維機器纏繞工藝；充分考慮了地質勘查、結構力學、水利條件等因素。
2）泵站為濕井型式，水泵采用導桿耦合式安裝，水泵，閥門集成在同一個井筒內，帶內部維修平臺，檢修平臺材質為鍍鋅鋼。
3）泵站為自清潔CFD設計，確保無不利水力現象產生。
4）泵坑自動沖洗系統：為了減少污泥及雜物在泵坑底部沉積，方便自動沖洗和潔凈泵坑，水泵須配置沖洗閥，沖洗閥通過與蝸殼配套的法蘭，安裝在蝸殼上，用來沖洗清理有沉積的坑底，該功能是基于射流原理，它的動作是自動的，短時而非持續的，在泵送開始的20~40秒(可調節)，由泵的流量和壓力所誘發，不需要增加攪拌器或者憑借其它電氣元件實現該功能。
5）潛污泵必須能連續和間歇運行，并不應對泵帶來任何有害影響。絕緣等級為H級180℃。泵裝置在泵的設計負荷范圍內，必須無震動和無氣蝕地平穩運行。泵的所有旋轉部件（包括電機）應在制造時進行靜平衡試驗，裝配后在額定轉速下進行動平衡試驗。泵運轉噪音應低于80dB。
6）內部管路系統，導桿系統，提升鏈，支架，通風管以及所有緊固件均不得低于SS304。
7）泵站控制具有浮渣和坑底清理功能，以便將維護工作量降至Zui低。
